Double Pitch Hollow Pin Chains

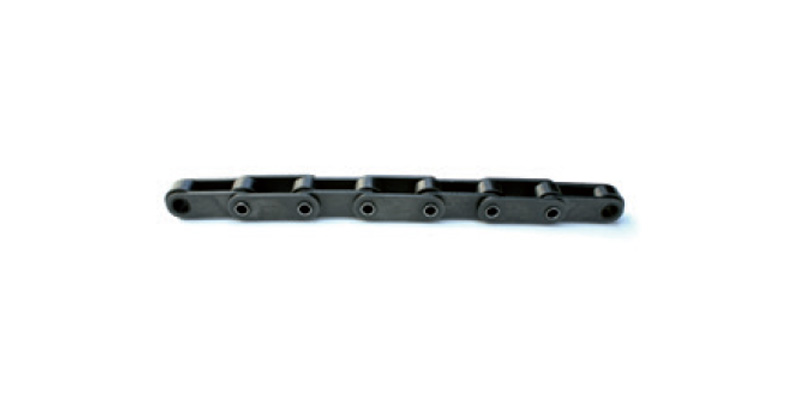

Hohlbolzenkette_Doppelte Teilung_Double Pitch Hollow Pin Chain_EngMec

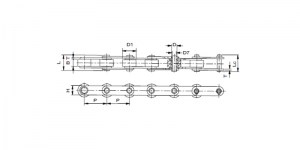

Hohlbolzenkette_Doppelte Teilung_Double Pitch Hollow Pin Chain_EngMec_skizze
Preloader

Description

Reference Pitch Inner width Roller-Ø  Pin-Ø Pin length Plate width Plate thickness Breaking load Weight
 P B min  D1 max  D max D7 max L max Lc max H max T/T1 max Q min q
mm  mm  mm  mm mm mm mm mm mm KN Kg/m
C2040HP 25,400 7,85 7,95 5,63 4,00 16,50 17,60 12 1,50 11,00 0,46
C2050HP 31,750 9,40 10,16 7,22 5,12 20,50 21,80 15 2,03 20,40 0,76
C2060HP 38,100 12,70 11,91 8,31 6,00 25,80 26,80 17 2,42 24,00 1,02
C2080HP 50,800 15,75 15,88 11,40 8,05 32,50 33,80 24 3,25 50,00 1,81
C2042HP 25,40 7,85 15,88 5,63 4,00 16,5 17,6 12 1,50 11,0 0,78
C2052HP 31,75 9,53 19,05 7,22 5,12 20,5 21,8 15 2,03 20,4 1,25
C2062HP 38,10 12,70 22,23 8,31 6,00 25,8 26,8 17 2,42 24,0 1,72
C2082HP 50,80 15,75 28,58 11,40 8,05 32,4 33,8 24 3,25 50,0 2,82
C2042H-HP 25,40 7,85 15,88 5,63 4,00 18,8 19,9 12 2,03 11,0 0,95
C2052H-HP 31,75 9,53 19,05 7,22 5,12 22,1 23,4 15 2,42 20,4 1,44
C2062H-HP 38,10 12,70 22,23 8,31 6,00 29,2 30,2 17 3,25 24,0 1,99
C2082H-HP 50,80 15,75 28,58 11,40 8,05 35,7 37 24 4,00 50,0 3,26
70500HT001 50 11,5 25 9 6,2 25 27 20 2,5 36 -
70500HT003 50 15 18 14 10,2 36 38 26 4 57,6 -
70500HT009 50 22 17 12 8 41 43 25 3 43,2 -
70500HG000 50 15 31 14 10,2 36 38 25 4 51,2 -
70500HG004 50 15 31 14 10,2 31 33 25 3 38,4 -
70500HG007 50 15 31 14 10,2 31 33 25 3 38,4 -
70630HG000 63 18 30 14 10,2 35 37 25 3 33,6 -
70700HG000 70 14 25 16 12,2 35,5 37,5 30 4 64 -
70700HG001 70 15 30 16 12,2 36,5 38,5 35 4 84 -
70750HT000 75 15 31 14 10,2 36,5 38,5 25 4 51,2 -
70750HT001 75 15,5 28 14 8,5 37 39 35 4 102,4 -
70750HT003 75 22 20 14 10,2 41 43 30 3 57,6 -
70800HG002 80 24 42/50 16 10,2 45,5 47,5 30 4 64 -
71000HG001 100 32 30 18 14,2 62 64 40 6 96,5
